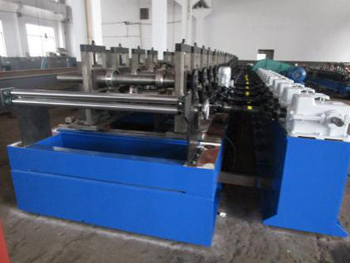

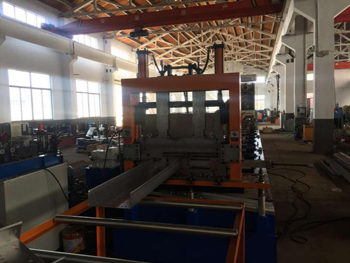

Линия для производства кабельных лотковПрофилировочный станок для производства кабельных лотков
Линия для производства кабельных лотков используется для изготовления кабельного лотка (каналов) путем холодного профилирования листов оцинкованной стали толщиной 0,6-2,0 мм.
Мы можем произвести практически все нужные конфигурации станков, линий для производства кабельных каналов (металлических лотков). Для бесплатной консультации и заказа отправьте запрос либо свяжитесь с нами по указанным контактам. Мы будем рады предоставить вам высококачественное профилировочное оборудование!
Особенности линии для производства кабельных лотков- Скорость прокатки: 4-6м/мин. Погрешность резки в пределах ± 2 мм.
- Изготовление кабельных лотков плоской формы с высокой точностью.
- Литые валы диаметром 75 мм, с двутавровыми балками широкого профиля в качестве основы, обеспечивают стабильную работу станка, не деформируясь даже после длительной эксплуатации.
- Формующие ролики изготавливаются на высокоточном станке с ЧПУ. Высокое качество формующих роликов обеспечивает высокую точность изготовления продукции.
- Режущие инструменты закаливаются для гарантии сохранения их формы и остроты даже после длительной эксплуатации.
- Надежная панель управления с ЧПУ от компании Mitsubishi или Siemens отличается простотой управления и высокой точностью работы.
| Характеристики линии | |
| Общая масса | около 50000кг |
| Габариты | около 45м x 3м x 1.5м (длина x ширина x высота) |
| Окраска | основной цвет: зеленый |
| предупреждающий цвет: желтый | |
| Используемое сырье | |
| Материал | оцинкованная или алюмооцинкованная листовая сталь в рулонах |
| Толщина листа в рулоне, мм | 0.6-2.0мм |
| Ширина рулона, мм | согласно размеру продукции |
| Предел прочности при разрыве | 235МПа |
| Основные технические характеристики | |
| Кол-во рабочих клетей | около 24 |
| Диаметр валов | 75мм |
| Скорость прокатки | 10-15м/мин |
| Скорость производства | 4-6м/мин |
| Материал формующих роликов | сталь Gcr15, закаленная |
| Материал ножниц | сталь CR12, закаленная |
| Система управления | ПЛК компании Panasonic и конвертер компании Yaskawa |
| Мощность | Основной двигатель: 4x5.5кВт |
| Двигатель гидравлической установки: 5,5кВт | |
| Электрическое напряжение | согласно требованию заказчика |
| Основные компоненты линии | |
| Разматыватель (ручной или автоматический на выбор) | 1 шт |
| Направляющее устройство | 1 шт |
| Система выравнивания | 1 шт |

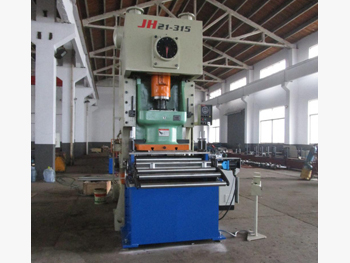

| Перфоратор | 1 шт |
| Стан профилегибочный | 1 шт |
| Гидравлическая система резки | 1 шт |
| Блок управления ПЛК | 1 шт |
| Гидравлический блок | 1 шт |
| Выходной рольганг | 1 шт |
Компания JSR Machinery готова изготовить линию для производства перфорированных профилей на заказ и гарантирует то, что линия будет полностью соответствовать всем вашим требованиям к производительности, изготавливаемым размерам профиля кабельного лотка, используемому сырью и другим вашим пожеланиям. Благодаря простой установке и удобной эксплуатации линия готова к автоматической работе с максимальной производительностью сразу после заправки гидравлической жидкостью согласно инструкции. Вы можете обратиться к нашим видео инструкциям или обратиться к нашим специалистам за помощью, если у вас возникнут проблемы с установкой и эксплуатацией линии.
Фотогалерея
